GW49-252戶外高壓隔離開關
產品概述
GW49-252型戶外高壓交流隔離開關，是供220kV高壓線路在無載流情況下進行切換和對被檢修的高壓線路及其它電氣設備與帶電線路進行電氣隔離的三極戶外高壓電氣設備，廣泛用于電力系統和工礦企業，產品的各項指標符合GB1985-2004《高壓交流隔離開關和接地開關》、DL/T593-2006《高壓開關設備的共用訂貨技術導則》、DL486-2000《高壓交流隔離開關訂貨技術條件》的要求。
性能特點
GW49-252型為單柱垂直斷口隔離開關，此開關是供220kV 高壓線路在無載流情況下進行切換和對被檢修的高壓線路及其它電氣設備與帶電線路進行電氣隔離的戶外交流高壓電器。它具有結構緊湊、占地面積小、載流能力大運動部分密封良好、少維護等特點，是在220kV變電站中，進出線互為90°布置時的一種理想的隔離開關。接線端子為鋁材，主閘刀配用CJ6A型電動操動機構，接地刀配用CSA型手力操動機構。
本產品單極開關由底座、主閘刀、絕緣子、靜觸頭、操作機構及接地閘刀(指帶接地開關產品)組成。
技術參數

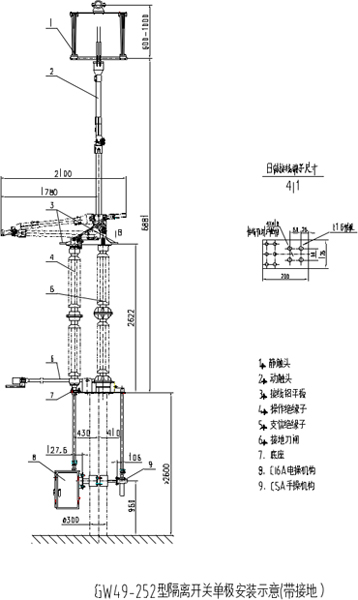

外形尺寸
